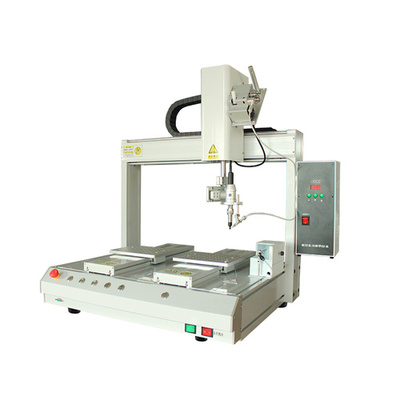

单头双工位R轴旋转焊锡机

单头双工位R轴旋转焊锡机产品概述

自动焊锡机主要应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程以及焊锡加工，特别适用于混装电路板、热敏感元器件、SMT后端工序中敏感器件的焊接，广泛应用于PCB焊线、充电器插头焊接、连接器焊接、DC端子加锡、LED灯带连接等领域。自动焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。

产品特点

1、灵活多样的焊锡方式，具有点焊、拖焊（拉焊）等功能。

2、设备机械手臂均为铝型材，不变形、不生锈、运行稳固。

3、设备编写工作程序可进行点到点、块到块的复制，缩短程序编写时间。

4、设备具有自动清洗功能，一定程度上稳定了焊锡加工质量与延长烙铁咀使用寿命。

5、多轴联动机械手，全部采用精密步进马达驱动及先进运动控制算法，有效提升运动定位精度和重复精度。

应用范围

适用于汽车电子,数码,电子,电声,LCD,线路板等生产行业,连接器、RJ/网络变压器、排线、FPCB拉焊、COF拉焊、电脑主板、CABLE、喇叭和马达等高质量焊接。

产品规格

运动范围

X轴　　　500-600mm

Y1轴　　300mm

Y2轴      300mm

Z轴　　 100mm

尺寸规格

L     716-816

W    585-685

H     800

最高速度            300mm/s

重复精度            ±0.02mm-0.05mm

控制系统   　　　自主研发控制系统

驱动方式   　　　步进电机+同步带+直线导轨

程序存储量      　可存储一千组加工数据，单个加工危机最大占用3M存储空间

文件存储空间  　手持盒256M，脱机卡32M，单个加工危机最大占用3M存储空间

支持文档            CAD、CorelDRAW

电源                   AC220V   50-60HZ   350W

焊锡机器人，顾名思义是一种自动焊锡焊接设备，所以除了机械手运动功能外，其主要还是要完成焊锡作业。所以焊锡机器人的核心部分是焊接系统。焊锡系统主要构成为自动送锡机构和温控、发热体、烙铁头。焊锡机器人为一款标准机，经过日本设备商多年的发展，已经定型为四轴机械手，配备自动焊锡系统，通过教导盒编程控制的外形构造。

焊锡机器人只能完成自动的焊锡动作，需要人工操作机台，配备夹治具，通过事先编制好程序参数，人工放置产品到夹治具，并放置夹治具到机台固定，然后开动机器，焊锡机器人按照设定好的程序运作，完成焊接工作。然后再由人工取下焊接好的产品，重新放置安装好的未焊产品，再开动机器进行焊接。如此反复。
